OV7670カメラモジュール(SCCBインタフェース)

本製品は生産中止となっております。
代用品はこちら


製品概要

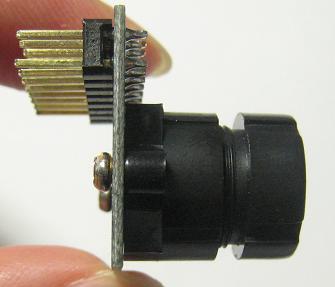

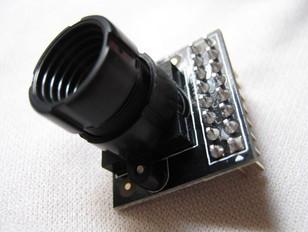

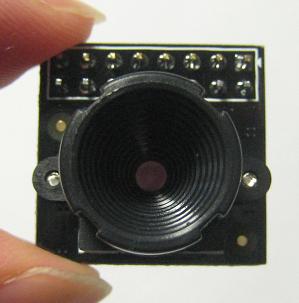

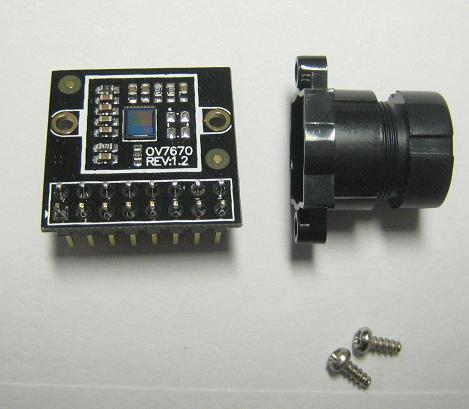

OV7670カメラモジュール(SCCBインタフェース)

価格:

1,875円 (税込 2,063円)

[ポイント還元 20ポイント~]
購入数:
お客様の声へのリンク 星1つ星1つ星1つ星1つ星半分 4.3 (18件)
この商品について問い合わせる
友達にメールですすめる

製品仕様

  • イメージセンサー:OV7670 CMOS、VGA-640(V)×480(V)
  • レンズ焦点距離:3mm(F2.8)
  • フィールド角:55°(対角)
  • 小さいサイズ:2.1cm x 2.2cm
  • 低動作電圧:2.5V~3.0VDC
  • 低動作電流:60mw(15fps VGA YUV format)
  • スリープモード<20μA
  • 保存温度:-30℃~70℃
  • 動作温度:0℃~50℃
  • 感度:1.3V/(Lux-sec)
  • インターフェース:標準SCCB(Serial Camera Control Bus)インターフェース(I2C互換)
  • データ出力フォーマット:Raw RGB、RGB(GRB4:2:2)、RGB(565/555/444)、YUV(4:2:2)、YCbCr(4:2:2)
  • データ出力解像度:VGA、CIF、CIF~40x30の任意解像度
  • サンプリングタイプ:Vario Pixel
  • 外部クロックレート:10~48MHz、24MHz for VGA 30fps
  • 接続コネクタ:2.54mmピッチ(2列)16ピン、ピンヘッダ

各種資料


データシート: OV7670_DS.pdf
回路図: ov7670_sch.pdf
PCB寸法図とPin配置図: ov7670_pcb_v3A.pdf
SCCBインターフェース仕様書: ov-sccb.pdf
STM32(STM32F103ZET6)サンプルソース(IAR ARM 5.41以上の環境を利用): stm32_Demo_ov7670.zip
IAR ARM 6.4評価版: CD-EWARM-6402-3992.zip
AVRシリーズサンプルソース: ATmega32_tft_ov7670_REV4.2.zip
AVR開発環境: WinAVR-20081205-install.exe

★その他、アフターフォローは電話・メールで専門技術者がいつでも受け付けておりますので、
 製品使用に関するご心配は一切ございません。


他社利用実績

OV7670とSVI-06を接続するページ
SVI-06商品ページ

■ お客様の声

おすすめ度星1つ星なし星なし星なし星なし camecame様 2016-06-05
こちらの設定が足りないのかもしれませんが、
"Fixed Pattern Noise"のようなものが出ている。
通常は暗いときに出るものが明るいときから出ている。
カラーバーはきれいにでます。
御社の VC0706(OV7740)カメラを購入してみたのですが、こちらはきれいに出ているので、設定をしないといけないのかもしれません。
使い方は YUVなので設定なしで Clock 24.545MHz、電源は安定化電源から、2.8Vで動かしています。
おすすめ度星1つ星1つ星1つ星1つ星1つ hero様 2014-07-15
FIFO付カメラと一緒に購入しました。
CQ出版のDE0キットによる、NIOSIIで画像処理を行う実験の為に購入しました。
これでカメラの制御を覚えて、色々と応用したいと考えています。
迅速な発送どうもありがとうございました。
おすすめ度星1つ星1つ星1つ星1つ星1つ Imac様 2012-11-28
画像認識に使用していますが、十分性能を発揮してくれています。

>>この商品の全てのレビューを見る
