本製品は生産中止となっております。
-
マイクロン社製イメージプロセッサー用オンチップ・マイクロコントローラMT9V111を使ったVGA ＣＭＯＳカメラモジュールです。
-
CQ出版Interface11月号特集で勧められたMT9V111カメラモジュール
- 仕様：
- 超低消費電力、優れた低照度性能
- VGAで解像度(640H x 480V)
- 1/4（4：3）インチ・オプティカル・フォーマット
- ＶＧＡで30フレーム/秒(fps)
- 単一チップカメラモジュール用オンチップ・イメージフロー・プロセッサー
- ITU_R BT.656 (YCbCr)、YUV、565RGB、555RGB、444RGB出力データフォーマット
- 小さいサイズ：3cm x3cm
- 27MHZクリスタルを搭載、外部からMCLK（XCLK）を提供必要がない
- VGA/MAX：30FPS 、CIF/MAX：60FPS、VGA/MAX：90FPS
- 電圧： 2.9V-5V
- 接続コネクタ:2.54mmピッチ(2列)16ピン、ピンヘッダ
- データシート：mt9v111.pdf
- MT-K82-DIE.pdf
- 回路図：mt9v111-V1_sch.pdf

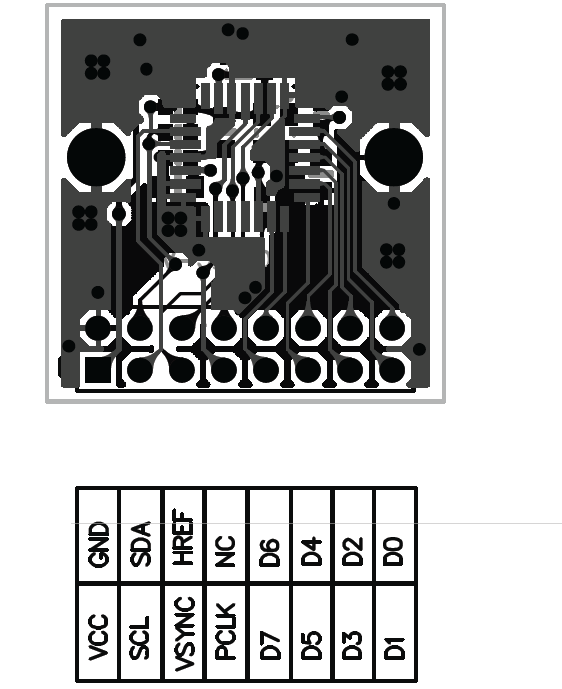

- PCB図：mt9v111-V1_PCB.png
- STM32シリーズサンプルソース：stm32_demo_mt9v111.zip
