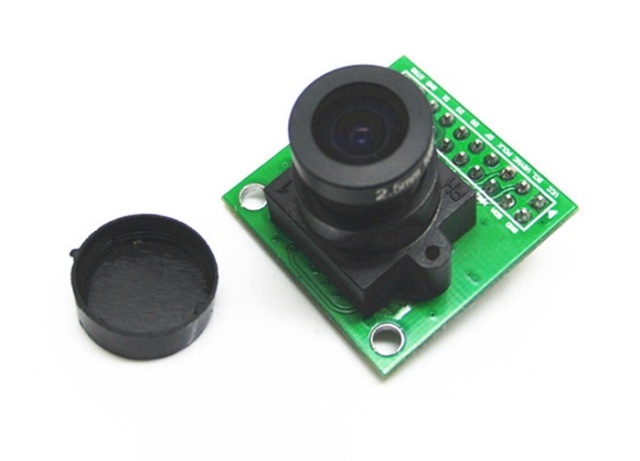

OV5642カメラモジュール(500万画素、JPEG出力可能)

OV5642カメラモジュール(500万画素、JPEG出力可能)

CQ出版Interface11月号特集で紹介されたOV5642カメラモジュール

お客様の事例:
OV5642を2ch使ってFPGAシステム表示事例(?ネットビジョン)
OV5642を2ch使って車載装置事例(?ネットビジョン)
500万画像カメラモジュール
OmniVision Technologies社製イメージセンサーOV5642を使ったCMOSカメラモジュール、 また2.9V~3.3V LDO、24MHZクリスタル搭載、直接MCUと繋いで画像採集可能

OV5642カメラモジュール(500万画素、JPEG出力可能)

価格:

4,000円 (税込 4,400円)

[ポイント還元 44ポイント~]
購入数:
お客様の声へのリンク 星1つ星1つ星1つ星1つ星なし 4.0 (3件)
この商品について問い合わせる
友達にメールですすめる

製品仕様

  • イメージセンサー:OV5642 CMOS、500万画素、2592(V)×1944(V)
  • MCUのI/Oを通して画像採集可能
  • 24MHZクリスタル搭載
  • 小さいサイズ:3cm x3cm
  • 低動作電圧:2.9VDC~3.3VDC
  • 保存温度:-30℃~70℃
  • 動作温度:0℃~50℃
  • レンズ材料:ガラス、レンズ座材料:マグネシウム合金、マウント:12*0.5
  • レンズ焦点距離:2.5mm、フィールド角:130°(水平)
  • 最大フレームレート:120fps QVGA
  • データ出力最大解像度:2592*1944
  • 5 Mega Pixel: 2592*1944 15fps
  • 1080P: 1920*1080 30fps
  • 720P :  1080*720  60fps
  • VGA :  640*480  60fps
  • QVGA:  320*240  120fps
  • 感度:600mV/Lux-sec
  • SNR(Signal to Noise Ratio):TBD
  • 走査方式:プログレッシブ
  • 画素サイズ:1.4 μm x 1.4 μm
  • 暗電流:TBD
  • Well capacity:TBD
  • インターフェース:標準SCCB(Serial Camera Control Bus)インターフェース(I2C互換)
  • データ出力フォーマット:Raw RGB、RGB(GRB4:2:2)、RGB(565/555/444)、YUV(4:2:2)、JPEG
  • 接続コネクタ:2.54mmピッチ(2列)20ピン、ピンヘッダ

各種資料


データシート: OV5642.pdf
開発参考資料: OV5642_camera_new-module_software_application_notes_1.3_MESADA.pdf

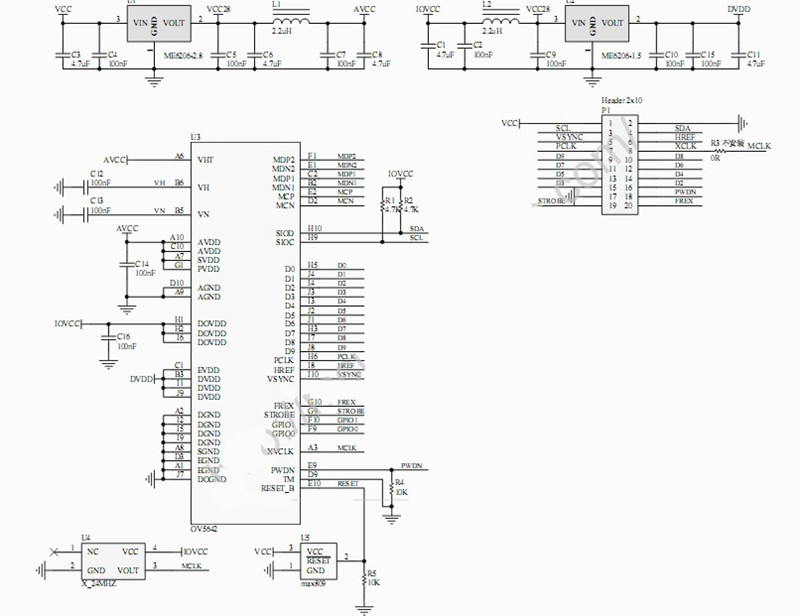

回路図: ov5642_sch.jpg

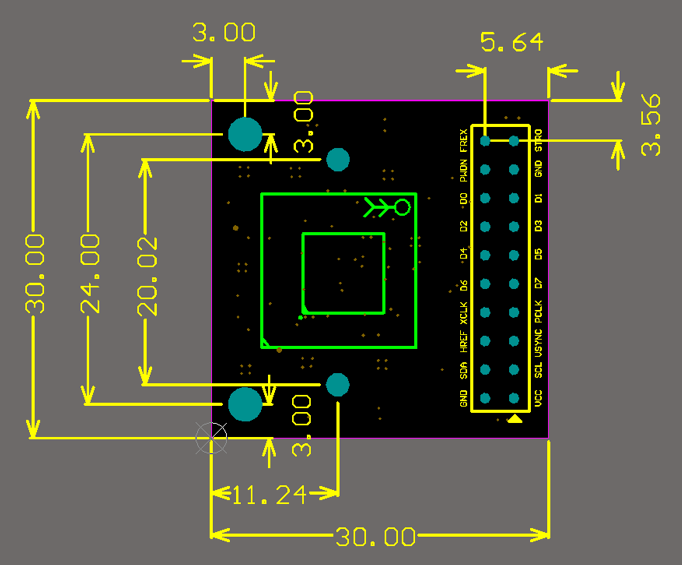

寸法図: ov5642_PCB_size.png
ピン割り当て説明(PCB図も含む): OV5642-pin.pdf
STM32(STM32F103ZET6)サンプルソース(IAR ARM 5.41以上の環境を利用): stm32_camera_r1_ov5642.zip
IAR ARM 6.4評価版: CD-EWARM-6402-3992.zip

★その他、アフターフォローは電話・メールで専門技術者がいつでも受け付けておりますので、
 製品使用に関するご心配は一切ございません。

■ お客様の声

おすすめ度星1つ星1つ星1つ星1つ星なし etsu様 2016-06-09
OV5642カメラモジュールは
まだ、使用していません。
以前、購入したOV7670でテストしています。
OV7670は何とか使えるようになりました。
OV5642は難しそうです。
分からないときは教えて欲しいです。
よろしく、お願いします。
おすすめ度星1つ星1つ星1つ星なし星なし 初心者様 2015-11-27
C言語を用いてPICでカメラを動かそうと思って購入したのですがなかなか難しいです。
カメラモジュールは参考にできる資料がとても少なくて…
おすすめ度星1つ星1つ星1つ星1つ星1つ イワッチ様 2014-11-15
大変満足してます。
まだまだ欲しいモジュールが満載で、悩んでいます。
欲を言えば、関連記事がもっと増えれば良いかな。
